Shaanxi Magason-Tech Electronics Co., Ltd. é um dos principais fabricantes e fornecedores de núcleo de ferrite em formato ee para transformadores SMPs na China. Estamos empenhados em fornecer produtos personalizados de alta qualidade com preços competitivos. Fique à vontade para comprar núcleo de ferrite em formato ee premium em massa para transformador smps de nossa fábrica. Além disso, amostra grátis está disponível.
Visão geral do produto

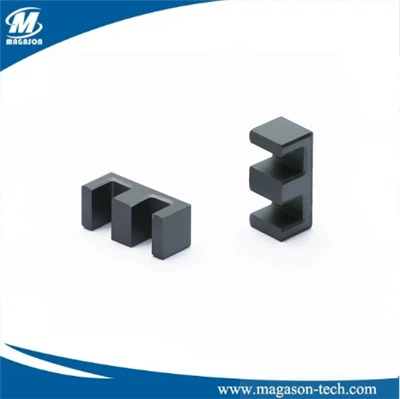

O núcleo de ferrite em formato EE é um componente magnético suave MnZn de alto-desempenho especialmente projetado para transformadores SMPS de-alta frequência.
Possui baixa perda de núcleo, alta densidade de fluxo de saturação, permeabilidade magnética estável e excelente estabilidade térmica.
Adequado para topologias flyback, forward, LLC e outras SMPS para obter conversão de energia de alta-eficiência.
Oferecemos suporte técnico-durante todo o ciclo de vida para ajudar os engenheiros a concluir o projeto, a verificação e a produção em massa rapidamente.
1. Produtos padrão
por que nos escolher
por que escolher nossos produtos
Série completa de núcleos de ferrite EE padrão em estoque regular. Gama de modelos:
EE8.3, EE10, EE13, EE16, EE19, EE22, EE25, EE30, EE35, EE40, EE55, EE65.
Classes de materiais padrão:
PC40, PC44, N87 (otimizado para aplicações SMPS de 20kHz–500kHz).
Em conformidade com as dimensões do padrão internacional IEC 60205.
Fornecido em pares (duas peças E por conjunto), pronto para montagem em transformador. Aparência estável, consistência de tamanho e desempenho magnético confiável.
2. Capacidades de personalização
Soluções personalizadas OEM e ODM com suporte para clientes industriais.
Classes de materiais personalizados
ajustar a permeabilidade, características de perda e estabilidade de temperatura.
Processamento de entreferro de precisão
moer para atingir o valor AL para melhor estabilidade da indutância.
Personalização de dimensão não{0}}padrão:
moer para atingir o valor AL para melhor estabilidade da indutância.
Tratamento de superfície
rebarbação, alta-limpeza e revestimento anti-umidade.
Solução completa-
design e fornecimento de bobina correspondente para montagem do transformador.
3. Tabela de parâmetros completa
Especificações básicas
| Item | Parâmetro Padrão |
|---|---|
| Material principal | Ferrite de potência MnZn (PC40 / PC44 / N87) |
| Frequência operacional | 20kHz – 500kHz |
| Temperatura operacional | -40 graus a +125 graus |
| Temperatura de armazenamento | -25 graus a +85 graus |
| Permeabilidade Inicial μi | 2000–2500 (PC40) |
| Densidade de fluxo de saturação Bs | Maior ou igual a 510mT (10kHz, 25 graus) |
| Pcv de perda central | Menor ou igual a 410kW/m³ (100kHz, 200mT, 100 graus) |
| Tolerância Dimensional | ±0,05 mm – ±0,3 mm (por tamanho) |
| Tolerância de valor AL | ±25% (padrão), ±15% (espaço personalizado) |
Principais parâmetros efetivos (típicos)
| Tipo | Ae(mm²) | Le(mm) | Ve(mm³) | AL(nH/N²) |
|---|---|---|---|---|
| EE13 | 21.0 | 21.6 | 454 | 1350 |
| EE16 | 32.0 | 26.4 | 845 | 1650 |
| EE19 | 43.6 | 31.8 | 1386 | 1950 |
| EE25 | 61.6 | 40.0 | 2464 | 2300 |
| EE30 | 91.0 | 49.2 | 4477 | 2800 |
| EE40 | 164.0 | 66.0 | 10824 | 3600 |
material sobre núcleo de ferrite
pC40
Ideal para transformadores de média baixa frequência com excelente relação custo-desempenho.
PC44
Baixa perda de energia e baixo aumento de temperatura, adequado para aplicações de média alta frequência.
PC95
Alta densidade de fluxo de saturação, boa resistência a altas temperaturas e baixa degradação de desempenho, para transformadores de alta frequência e alta potência de última geração.
Folha de dados completa dos parâmetros
Todos os parâmetros dos núcleos de ferrite do nosso transformador tipo EE são medidos com precisão com equipamentos de teste profissionais. Os dados são autênticos e rastreáveis, adequados para projetos de circuitos de engenheiros, cálculo de parâmetros e compilação de BOM.
