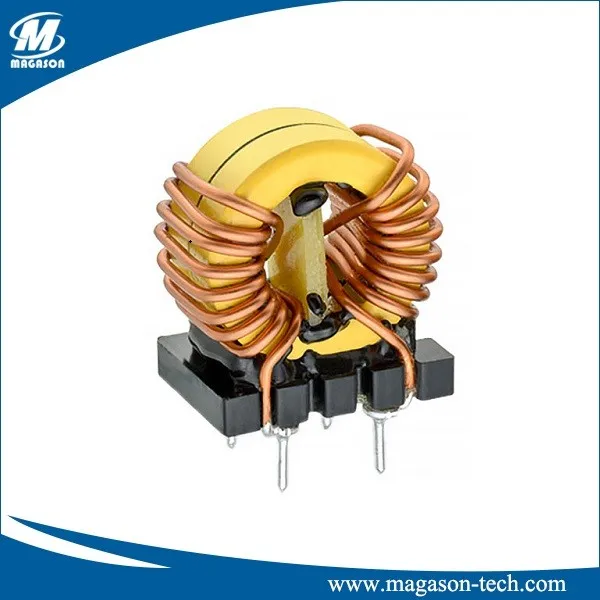

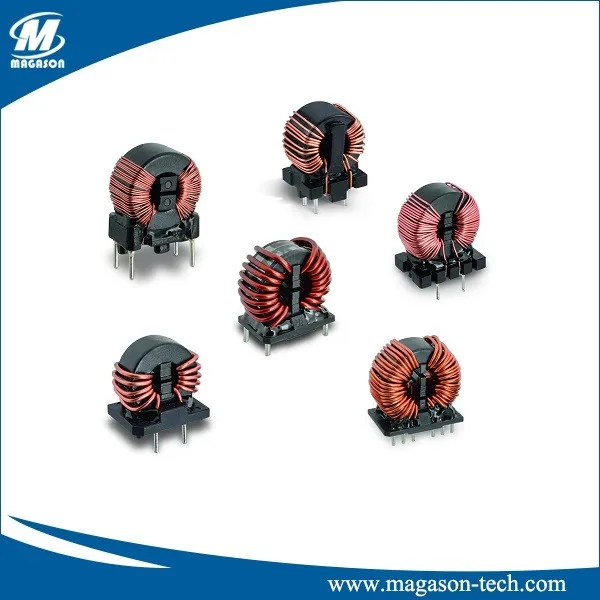

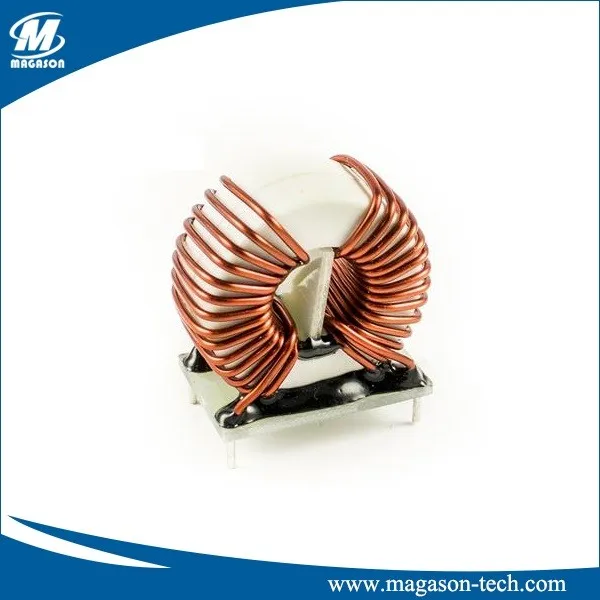

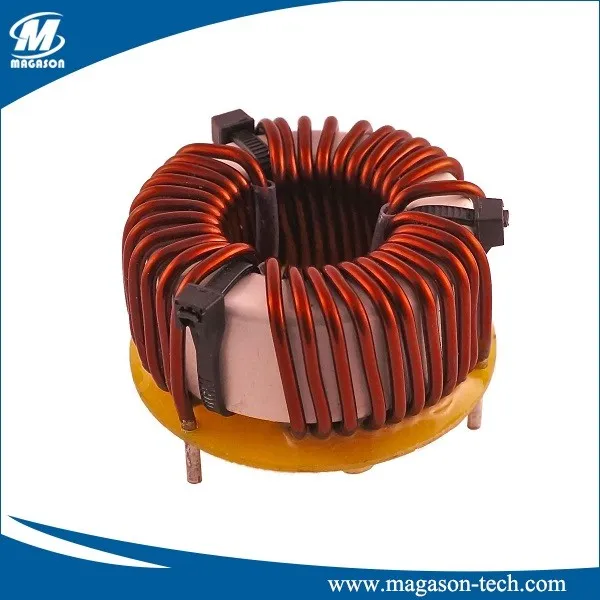

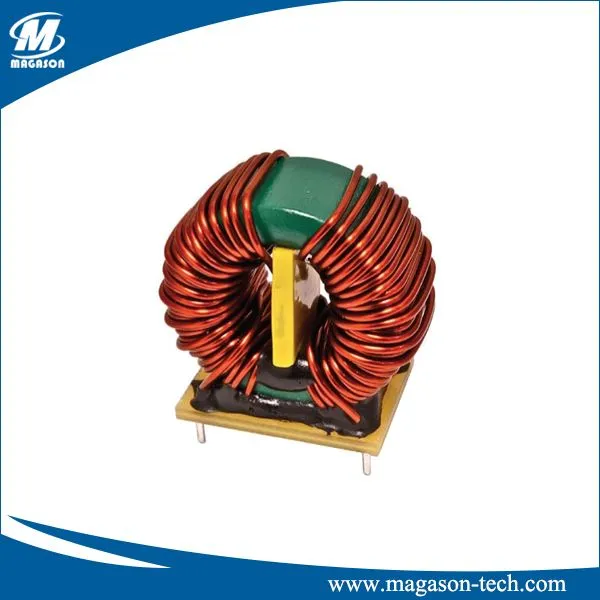

Um indutor de indutor, também conhecido como indutor de modo comum ou filtro de modo comum, é um componente essencial usado em eletrônicos para suprimir interferência eletromagnética (EMI) e interferência de radiofrequência (RFI).
O material do núcleo do indutor de estrangulamento mantém os enrolamentos acoplados. Em contraste, os indutores de estrangulamento único ou enrolamento único têm apenas um enrolamento no núcleo. Este é um gráfico que mostra a diferença de impedância de modo comum. Obviamente, o indutor de estrangulamento teria impedâncias de modo comum para suprimir ruído de modo comum indesejado. Para uma aplicação de comunicação ou sinal, seria benéfico ter uma supressão de ruído diferencial muito baixa no indutor de estrangulamento. Cada indutor de estrangulamento também terá alguma impedância de modo diferencial. É importante que a supressão diferencial não esteja na frequência do sinal transmitido, para não distorcer o sinal.
A corrente que passa pelo indutor de modo comum produz um campo magnético ao redor dele, cuja força depende do valor da corrente que passa. O fluxo desse campo magnético seria o número de círculos concêntricos perpendiculares à direção da corrente. As linhas de fluxo formam loops completos ao redor da bobina. Se a corrente através da bobina for alterada, o fluxo magnético produzido também muda na mesma taxa, que se liga à bobina, induzindo assim a força eletromotriz interna. Essa força eletromotriz induzida é oposta à voltagem aplicada através da bobina.
Características
• Base sólida para montagem vertical estável
• Espaçamento fixo entre pinos para fácil inserção de PCB
• Ampla faixa de indutância e corrente
• Bobinas enroladas em camada única
• Alta capacidade de corrente
• Excelentes aplicações de supressão de EMI
• Filtragem EMI/RFI para SMPS
• Painéis LCD, Computadores, Monitores
• Conversores DC-DC
• Indústrias de fornecimento de energia para carregamento de veículos elétricos
• Industrial e Eletrônico
• Telecomunicações e Energia
• Veículo elétrico (VE)
| Número da peça |
Indutância (mH min) |
Corrente RMS nominal em amperes |
DCR cada enrolamento (Ohms Máx.) |
Tipo de vazamento (uH) |
| TRB5230-124E | 120.0 | 1.5 | 1.15 | 900 |
| TRB5230-723E | 72.0 | 2.6 | 0.50 | 600 |
| TRB5230-333E | 33.0 | 4.0 | 0.124 | 450 |
| TRB5230-223E | 22.0 | 6 | 0.117 | 180 |
| TRB5230-153E | 15.0 | 9.0 | 0.060 | 180 |
| TRB5230-103E | 10.0 | 15 | 0.033 | 120 |
Aplicativo
1. Usado principalmente para comutação de fonte de alimentação, motor, eletrodomésticos.
2. Computador pessoal, aparelho de TV.
3. Supressão de ruído de modo comum.
4. Eletrônica de potência.
Equipamento de teste
Vantagens:
1. OEM de acordo com solicitação exclusiva do cliente;
2. Alta estabilidade, estrangulamento de modo comum;
3. Bobina enrolada com precisão e 100% testada para garantir a qualidade;
4. Construir para confirmar a conformidade com ROHS;
5. Prazo de entrega curto e amostra rápida;
6. Amostras grátis.
