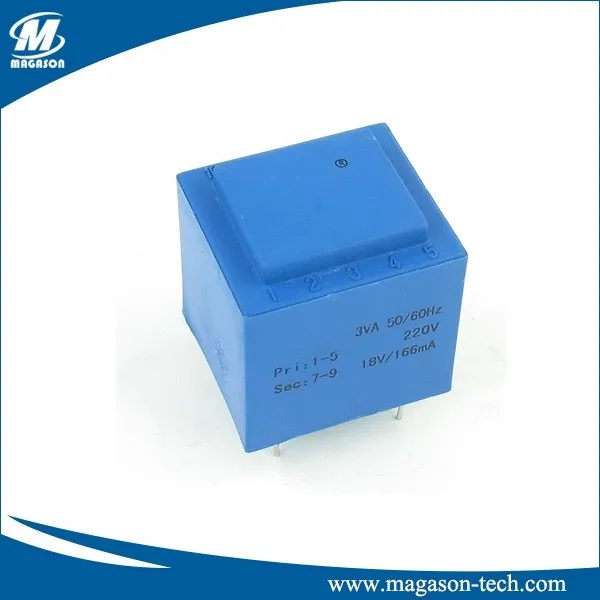

Transformador de isolamento PCB

O transformador de isolamento PCB é projetado para aplicações onde as condições ambientais não permitiriam um transformador de tipo seco ventilado de uso geral. Todo o núcleo e bobina do transformador são envoltos em uma mistura de areia de sílica/poliuretano/resina epóxi que protege os enrolamentos de quaisquer contaminantes transportados pelo ar e umidade. O transformador de isolamento PCB é amplamente usado em placas PCB para máquinas automáticas industriais.

Transformadores de isolamento de PCB como este são comumente usados ​​para reduzir ou isolar a voltagem em várias aplicações elétricas. Neste caso, ele pega uma voltagem de entrada de 230 V CA e fornece uma voltagem de saída de 18 V com uma corrente de saída máxima de 83,3 mA. Esses transformadores são frequentemente usados ​​em eletrônicos de baixa potência e circuitos onde a conversão de voltagem ou isolamento é necessária.

Especificações:

1. Tensão de trabalho primária: 220V;
2. Frequência de trabalho: 50-60Hz
3. Grau de isolamento: Grau B;
4. Potência: 3VA;
5. Pino primário: 1-5;
6. Pino secundário: 6-7/ 9-10
7. Tensão secundária de carga total: 2 x 15 V;
8. Tensão secundária sem carga: 2 x 21,3 V;
9. Corrente de saída secundária: 100mA x 2;
10. Altura de montagem: 32 mm/1,26"
11. Número de pinos: 6;
12. Comprimento do pino: 9 mm/ 0.35";
13. Diâmetro do pino: {{0}}.8mm/ 0,031";
14. Tamanho total (aprox.): 30 x 28 x 42 mm/ 1,2" x 1,1" x 1,7" (C*L*A)
15. Material: Resina Epóxi;
16. Cor: Azul;
17. Peso: 105g;

Características:

● Design compacto, baixo ruído e leve.
● Econômico e eficiente para reduzir perdas de rede e custos de trabalho.
● Alta confiabilidade na operação.
● Baixo aumento de temperatura e longa vida útil.
● Alta resistência a curto-circuito e isolamento.
● Capacidade de sobrecarga em conformidade com IEC 60354.
● Construção selada para evitar a entrada de umidade.
● Buchas de alta tensão de fuga estendida como execução padrão.
● Tratamento de superfície padrão comprovado da Utec.
● Flexibilidade no projeto de transformadores para atender às necessidades do cliente (custo ideal)
● Prazo de entrega competitivo e curto.

Vantagens:

1. Melhor dissipação de calor obtida por meio de encapsulamento a vácuo, resultando em mais potência de saída em um design menor e mais compacto.
2. O encapsulamento a vácuo fornece proteção contra influências externas (por exemplo, operações de lavagem) e estresse mecânico (por exemplo, vibração). Ele também reduz o potencial de ruído por vibração.
3. Precisão dimensional de cada transformador garantida por processos de fabricação estáveis ​​e controlados, permitindo operações automáticas de coleta e colocação.
