O RM10 Power SMPS Transformer é um tipo de transformador de alta tensão usado em sistemas de distribuição de energia elétrica. Ele é projetado para reduzir a eletricidade de alta tensão da rede elétrica para uma tensão mais baixa, adequada para uso em residências, empresas e outras aplicações.

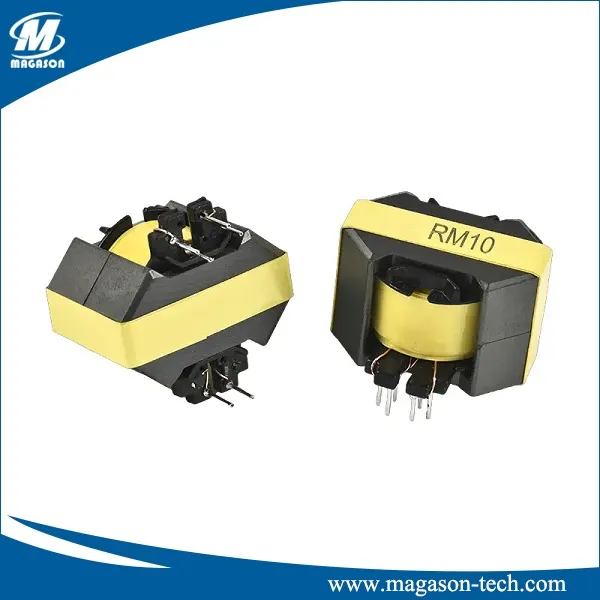

Nome do produto: Transformador RM10 SMPS
Linha de produtos: Transformadores, indutores, bobinas, bobinas, núcleos de ferrite.
Aplicações: Transformadores de alimentação chaveados, indutores toroidais, bobinas de indutor, transformadores de alta frequência, filtros.
Tempo de amostra: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.
Detalhes do envio: Por via aérea, Por navio, etc.
Vantagens: bobina de enrolamento de transformador profissional, especificações completas.
Características:
- Projetado no formato mais adequado, aplicado na faixa de potência: (5W-1KW), 100KHz, reduz a cubagem de instalação com plugues múltiplos e bobinas, conexão facilmente usada para atender à solicitação.
- Para transformador driver, transformador principal e indutor de suavização.
- Alta indutância, baixa indutância de fuga.
- Baixa capacitância entre enrolamentos.
- Tamanho compacto, montagem em superfície e embalagem em carretel.
- Projetado para atender aos padrões de segurança UL, CSA, VDE e BABT.
OBSERVAÇÃO: A saída máxima é de 130 W, somente para conversor direto e frequência livre de 100 KHz.
| Peça No. | Indutância (10kHz/0,1V típico) | Taxa de giro | RDC(Ω) | Hi-pot (Pri-Sec) | Esquemático |
| RM4 | 45,5 mH±35%(3-4) | 1:1(2-3:5-6) | 2.5:2.5(2-3:5-6) | 500 VCC | A |
| RM5 | 43,5 mH±6%(1-3=3-4) | 1:1(1-3:4-2) | 4.6:4.6(1-3:4-2) | 1000 VCC |
B |
| RM6 | 20mH±6%(2-3 empate 6+5) | 1:1(2-5:6-3) | 4.0:4.0(2-5:6-3) | 850 VCC | C |
| RM8 | 3.0mH±6%(8-6 empate 5+7) | 5.24:1(8-6:1-12 empate: 5-7) | 1.7:1.7:0.42(8-5:7-6:1-12) | 2500 VCA | D |
| RM12 | 140uHmin(3-1=2-11) | 1:1:2:2(3-1:12-11:5-6:7-8) | 0.012:0.05(3-1=12-11:5-6=7-8) | 500 VCC | E |
Projeto de núcleo de ferrite RM10 para indutor e transformador
