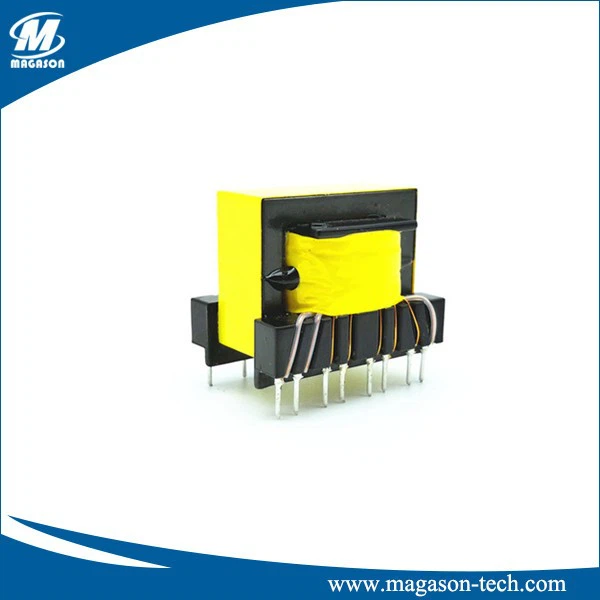

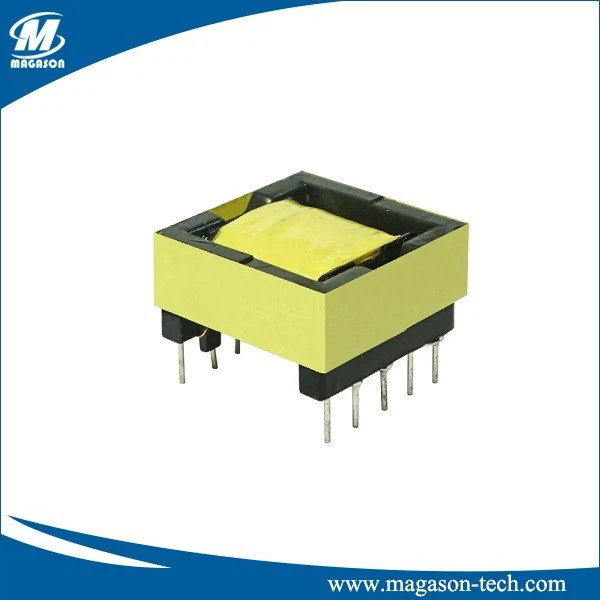

Um transformador de pulso (transformador de alta frequência) é um tipo de transformador que é projetado e otimizado para transmissão de pulso de tensão entre seus dois enrolamentos, bem como para a carga conectada. Esses tipos de transformadores são usados para a transmissão de sinais em circuitos de controle com menos potência e os componentes essenciais dentro de SMPS de alta potência.
Os projetos de transformadores de pulso variam amplamente em termos de potência nominal, indutância, nível de tensão (baixo a alto), frequência operacional, tamanho, impedância, largura de banda (resposta de frequência), embalagem, capacitância de enrolamento e outros parâmetros. Os projetistas tentam minimizar elementos parasitas, como indutância de vazamento e capacitância de enrolamento, usando configurações de enrolamento que otimizam o acoplamento entre os enrolamentos. Esses transformadores e componentes magnéticos são um dos principais componentes do fornecimento de energia.
Esses transformadores de pulso lidam com correntes e tensões na forma de pulso, sendo mais utilizados como transformadores isolantes em circuitos eletrônicos de potência para separar fonte e carga. Esse tipo de transformador é usado em radar, TV, computadores digitais e muito mais. As principais funções do transformador de pulso são:
- A amplitude do pulso de tensão pode ser alterada
- A polaridade do pulso pode ser alterada
- Os diferentes estágios do amplificador de pulso podem ser acoplados
- Usado como um transformador de isolamento
As vantagens do transformador de pulso incluem o seguinte.
- Pequeno em tamanho
- Alta tensão de isolamento
- Barato
- Não é necessária fonte de alimentação externa
- Ele opera em alta frequência.
- É capaz de transmitir alta energia
- Inclui mais enrolamentos
- Evita correntes parasitas
- Ele fornece isolamento e controle
Especificação eletrônica (apenas para exemplo)
| Tipo | Indutância | Taxa de giro | RDC | Potência alta |
| (10Khz/0,1 Tipo) | (Ω Máx.) | (Pri-Segurança) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250 VCA |
| EFD15 | 4.0mH±6% | 1:1 | 6.25:6.25 | 1000 VCC |
| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000 VCC |
Observação:
- Todos os dados listados acima são apenas para referência. A Magason reserva-se o direito de alterar ou revisar a especificação sem notificação prévia.
- Especificações detalhadas estão disponíveis mediante solicitação.
- Especificações personalizadas estão disponíveis. Entre em contato com a Magason para obter mais detalhes.
Características
Baixa perda, alta eficiência, baixo calor, baixo ruído, tamanho pequeno
Adapte-se a vários ambientes extremos
Aplicações
Potência de projeto: 1~10KW
Modelo: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR etc.
Frequência de operação: 10~500KHZ
Fonte de alimentação LED, carregador de celular, adaptador de energia, câmera digital, transformador de acionamento, PFC
Indutores, indutores ressonantes, transformadores auxiliares, conversores CC-CC, carregadores de fonte de alimentação comutada portáteis, etc.
