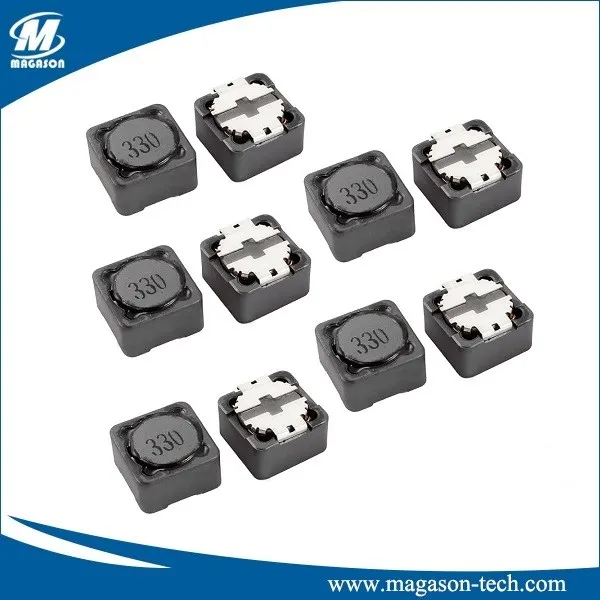

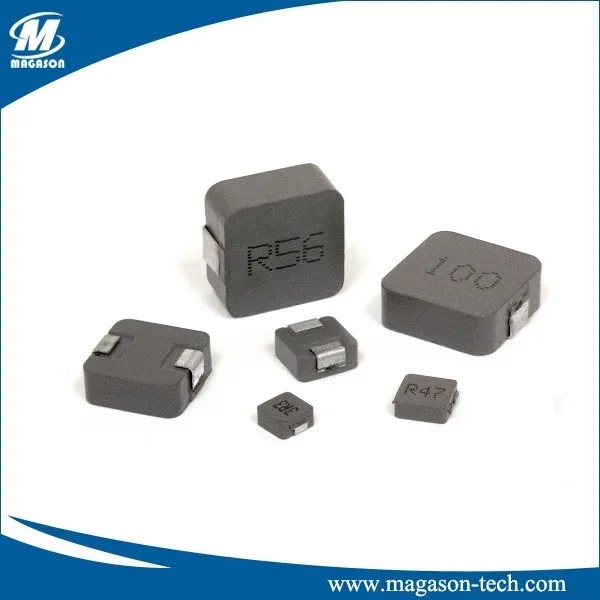

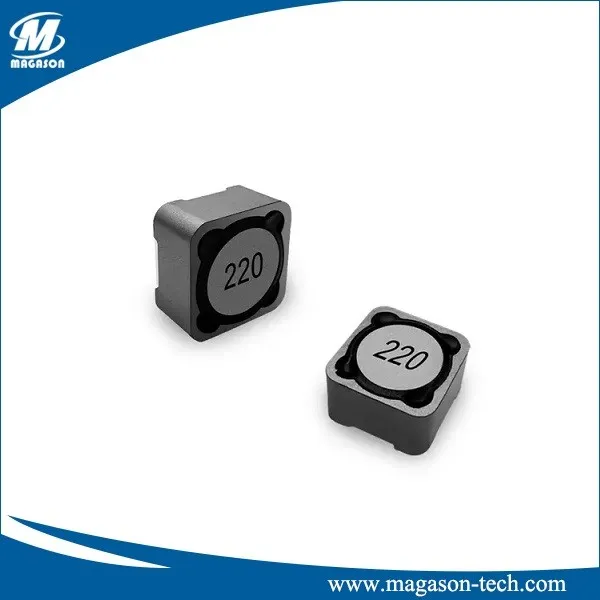

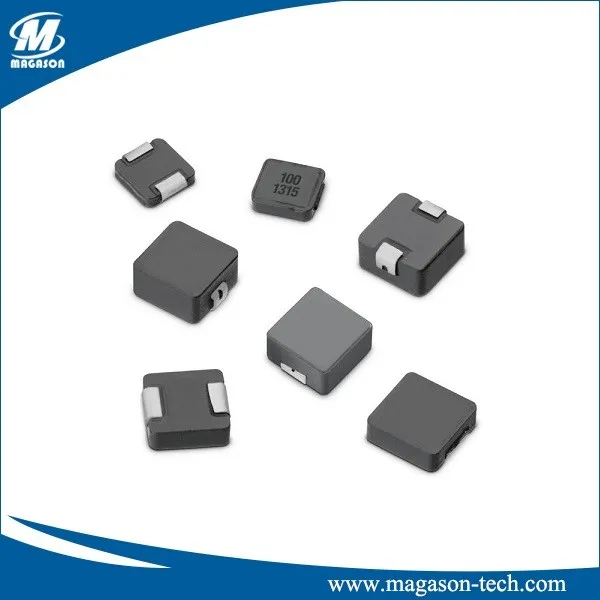

Os indutores de energia SMT apresentam uma bobina de fios condutores em torno de um material central, que pode ser ferrita ou cerâmica. O material central desempenha um papel significativo no aumento das propriedades magnéticas do indutor, levando a um melhor desempenho e maiores valores de indutância. O cobre ou outros materiais altamente condutores são geralmente usados para o fio nos indutores de energia SMT. O objetivo principal por trás desses componentes é armazenar energia dentro de seus campos magnéticos.
Quando uma corrente direta flui através da bobina de arame, gera um campo magnético. Este campo se opõe a quaisquer alterações que ocorram no fluxo de corrente, armazenando efetivamente energia dentro do indutor. Quando a corrente para ou experimenta mudanças rápidas, a energia armazenada é liberada como um campo eletromagnético. Esse fenômeno torna os indutores de montagem na superfície indispensáveis para suavizar as flutuações de corrente, filtrar sinais indesejados e promover a estabilidade nos circuitos eletrônicos.
| Série | Dimensões (mm) | |||||||
| Amax. | Bmax. | Cmax. | D | E | F Ref. | G Ref. | H Ref. | |
| SMC0415 | 4.9 | 4.5 | 1.5 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0420 | 4.9 | 4.5 | 2.0 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0520 | 5.9 | 5.2 | 2.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0530 | 5.9 | 5.2 | 3.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0550 | 5.9 | 5.2 | 5.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0618 | 5.9 | 7.0 | 1.8 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
| SMC0620 | 7.8 | 7.0 | 30 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
Indentificação da produção
SMC 0603 L Z - 150 M
a b c d e f
A: Nome da série
B: Dimensões do produto (AXC)
C: Caminho de vedação (L: Selo frio Y: selo de calor)
D: Direção de letras
E: Valor da indutância (1r 0: 1. 0 uh; 100: 10uh; 101: 100uh)
F: tolerância à indutância (K: 10%; m: 20%; n: 30%)
CARACTERÍSTICAS
- Estrutura de blindagem magnética, circuito magnético fechado, forte resistência à interferência eletromagnética (EMI), zumbido ultra-baixo e pode ser instalado em alta densidade.
- Liga de liga de baixa perda, fundição de matriz, baixa impedância, sem pontas de chumbo, pequena capacitância parasitária.
- Estrutura de uma peça, espessura sólida e firme, precisa do produto, prevenção de ferrugem duradoura.
- Tamanho pequeno, corrente grande e ainda mantém excelentes características de corrente de aumento de temperatura e corrente de saturação em ambientes de alta frequência e alta temperatura.
- Seleção de materiais requintados, mão de obra fina e cobertura de frequência operacional ampla (até 5MHz e acima).
Aplicações
- Sistemas de telecomunicações e comunicação sem fio: circuitos de radiofrequência (RF), smartphones e tablets, entre outros.
- Médico: Monitoramento e dispositivos de diagnóstico, dispositivos implantáveis, imagens médicas, sistemas de suporte à vida e dispositivos médicos vestíveis.
- Eletrônica de potência. Conversores de energia, reguladores de tensão e outros sistemas de gerenciamento de energia.
- Automotivo: unidades de controle do motor, sistemas de infotainment e sistemas avançados de assistência ao motorista (ADAS).
